Távlati kép vissza-alakítása vetületi rajzzá
Készítsünk utcakép-fényképből lépték-arányos homlokzati rajzot!
Első lépésben felvázoljuk a járdaszinten állva az utcafal távlati képét, az ereszvonalak (mint szélső ferdék) meredek alálátásával, alacsony szemmagassággal, a lapon túl érzékelt iránypont sejtetésével. A második rajz a kiterített homlokzat lesz, arányosan kiosztott ablaksorokkal és ablak-közökkel.
Képzeletben felröppenünk a homlokzat középvonalába, s ugyanakkor el is távolodunk a faltól (kb. kétszeres párkánymagasságnyira).
Új nézőpontunkból a befoglaló kockarács járdaszintről észlelt perspektivikus torzulásai (összetartások, rövidülések) újra belesimulnak a befoglaló négyzethálóba. A perspektívában rombusznak, trapéznak látszó ablakok szabályos derékszögeiket visszanyerik.
Kölcsönözzük a galamb szabadságát, tanítsuk meg képzeletünket szárnyalni! Lentről középre föl! Használhatunk emelő-kosarat is!

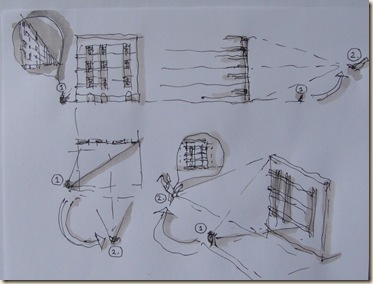

A gyakorlathoz tartozó elmélet áttekintő lapja (szintén lavírozott technikával). 1 – Ezt látjuk lentről. Az utcafal rövidülésben. 2 – Ezt látjuk fentről, mintegy fél-ereszmagasságból, középről. Visszanyerjük az eredeti szerkezeti négyzetháló derékszögeit.
Gondosan mérlegeljük a nyílások közötti falmezők arányát is!
Az új gyakorlat harmadéves kipróbálása a BME építészmérnöki karán (MB keddi csoportja, 2011. nov. 22.).
A nézőpont módosítást a nedves tónusozó (lavírozásos) technika bemutatása kíséri, amely látványos árnyékhatásokat és villámgyors anyag-elkülönítéseket eredményez.
A gyakorlat bemutatása MB csütörtöki csoportjánál (2011. nov. 24)
A gyakorlat célja: a tisztavonalas távlati kép szabadkezes gyakoroltatása, a felületosztások, anyagjelölések, vonalas, tónusos kifejezésmódok kikísérletezése, az arányérzék, a megfigyelési készség fejlesztése.
A Salzach túlpartja, ecsetrajz.
A közbülső háromszintes palota szimmetrikus homlokzata külön lap.
Rajzolási sorrend: befoglaló négyzetháló (a nyílások tengelyvonala, keretek, érintők: szemöldök-, párkányvonalak), másodlagos osztások, tok, szárny, nyitott és zárt részek, díszítések, keretek, párkányok, virágtartók, egyéb homlokzati plasztikák, stb.
Salzburg, a Minoriták huszártornya.
Végül a földszint eltéréseit jelöljük be. Vetett árnyékok, tükröződések, különböző anyagok grafikus elkülönítése következik. Az árnyékok helyét és mértékét az adott képet tanulmányozva, ill. saját vetületi rajzaink segítségével pontosíthatjuk.
További utcafal ill. épület-példákat l. MB Salzburg-albumában.
Summary in English:
View Point Modification Drill
How to reshape perspective to orthogonal picture? Let’s prepare front elevation of a street photo!
Imagine we fly up to façade’s center, while moving off the wall (appreciatively twice the eaves-height).
From our new viewpoint (as if being in a hoisting crane basket) perspective distortions of the quadratic grid (convergences and foreshortenings earlier observed from below, standing on the street level) will smoothly accommodate into the enveloping quadratic grid.
Openings which seem to be rhomboids or parallelograms in perspective, regain their original right angled shapes, while observed frontally again.
Let’s borrow pigeons’ freedom and teach our imagination to fly! From below up to the center!
Let’s evaluate carefully the proportion of wall fields between windows!
The aim of this drill is to practice linear architectural freehand perspective drawing, using surface subdivisions, correct material rendering, setting of cast shadows, developing of proportion sense, observation skill, experimenting with different presentation techniques.
Chronological order of drawing:
First of all we employ an enveloping quadratic grid (axes and frames of openings included), adding later secondary elements.
Finally we add ground floors’ differences. Cast shadows and material rendering, surface subdivisions. We graphically separate different building materials.
Cast shadows’ situation ought to be carefully observed, and controlled by using orthogonal pictures as well.
